TD75型通用固定皮带输送机

TD75型通用固定皮带输送机

产品分类:输送机系列

应用范围:
  一、用途与结构特点  TD75型通用固定式带式传送机的主要特点是托辊安装在固定的机架上,机架是落地式的,因而它广泛用于冶金、煤炭、水电、矿山等部门中用来输送散装物料或成件的物品,可以单机使用,也可多台与其它输送机组成输送系统。  结构组成:主要有输送带、驱动装置、滚筒、托辊、......

24小时电话咨询:13663901423

详细说明

  一、用途与结构特点

  TD75型通用固定式带式传送机的主要特点是托辊安装在固定的机架上,机架是落地式的,因而它广泛用于冶金、煤炭、水电、矿山等部门中用来输送散装物料或成件的物品,可以单机使用,也可多台与其它输送机组成输送系统。

  结构组成:主要有输送带、驱动装置、滚筒、托辊、拉紧装置、卸料等装置组成。

  安装形式可分为:水平、倾斜、凸弧、凹弧、曲线五种。

  二、主要技术参数见表1、表2

  表1

型号

胶带宽度mm

托辊形式带速米/秒

平行

槽型

0.8

1.0

1.25

1.6

2.0

2.5

0.8

1.0

1.25

1.6

2.0

2.5

3.15

4

TD75

500

输送量(吨/小时)

41

52

66

84

103

125

78

97

122

156

191

232



650

67

88

110

142

174

211

131

164

206

264

323

391



800

118

147

184

230

289

350


278

348

445

546

661

824


1000


230

288

368

451

546


435

544

696

853

1033

1233


1200


345

432

553

677

821


65

819

1048

1284

1556

1858

2202

1400


469

588

753

922

1117


891

1115

1427

1427

2118

2528

2996



表2

带宽传送滚筒直径改向滚筒直径托辊直径
500500320  40089
650500   630320  400   500
800500   630  800320  400   500  630
1000630   800  1000  400  500   630 800   108
1200630   800  1000   1250  400   500   630 800 1000
1400800   1000   1250  1400400   500   630 800 1000  1250



  三、外形图及主要尺寸

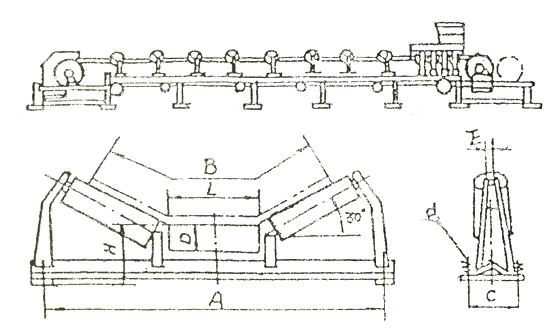

  1、TB型通用固定式带式输送机示意图见图1。

  2、TD型通用固定式带式输送机槽形托辊的外形尺寸见图2及表3

  表3

B

D

A

L

H

C

E

d

轴承型号

500

89

720

190

170

130

15

M12

204

650

870

240

800

1070

305

1000

108

1300

375

210

170

18

M16

305

1200

150

455

230

200

1400

1750

525


标记示例:带宽B=800mm、托辊直径D=89mm的槽形托辊、TD8089槽形托辊。

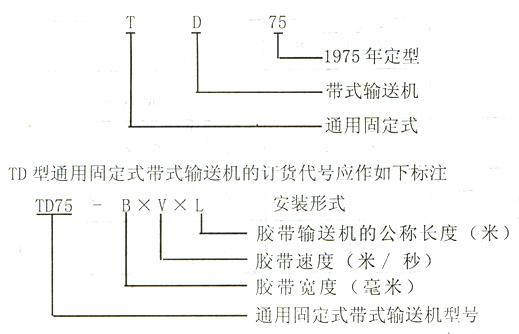

四、产品代号及订货代号
TD型通用固定式带式输送机的产品代号为TD75,其意义如下:
